Es gilt, Wärmeverluste im Werkzeug- und Formenbau und zudem in der Kunststoff- und Gummiverarbeitung gezielt und zudem wirksam zu vermeiden. Dafür hat Normalienspezialist Nonnenmann aus Winterbach ein breites Spektrum an Komponenten für die Wärmeisolierung von Werkzeugen im Programm. Die Isolierungen haben für den Anwender nach Aussage des Normteileherstellers einen doppelten Nutzen – sie tragen dazu bei, in der Produktion die Energieeffizienz und die Arbeitssicherheit zu erhöhen.
Für die Wärmeisolierung von Werkzeugen bietet Nonnenmann ein breites Spektrum an unterschiedlichen Komponenten an. So kann der Anwender aus einer Vielzahl unterschiedlicher Wärmeisolierplatten mit sehr spezifischen Eigenschaften wählen. Passend für den jeweiligen Einbau- und Verwendungszweck – von der Standardanwendung bis hin zu hohen Anforderungen an Druckfestigkeit und außerdem Temperaturbeständigkeit.
Wärmeisolierung reduziert Einflüsse von außen auf den Prozess
Ein positiver Effekt auf Energieeffizienz und Arbeitssicherheit ist aber nur die eine Seite der Medaille. Wärmeisolierplatten tragen außerdem ein gutes Stück zur Prozesssicherheit bei. Denn Werkzeuge, die über eine Wärmeisolierung verfügen, reagieren bei weitem nicht mehr so intensiv auf äußere Einflussfaktoren. Das ermöglicht einen gleichmäßigen Temperaturhaushalt im Werkzeug und zudem einen stabileren Produktionsprozess. Außerdem kann der Anwender so die Aufheizphasen deutlich reduzieren – das erhöht die Produktivität weiter.
Im Fokus
Auf den Anwender maßgeschneidert
Nonnenmann will den Anwendern einen Einsatz der Wärmeisolierung so einfach wie möglich machen. Deshalb agiert das Unternehmen hier als verlängerte Werkbank und übernimmt die individuelle Komplettbearbeitung der Platten nach Konstruktionsdaten der Anwender. So können die Staub und Schmutz in ihrer eigenen Fertigung elegant vermeiden: Der Anwender erhält die Platten einbaufertig. Das ist einfach, sauber und zudem sehr schnell.
Wärmeisolierplatten sollen keinem direkten Kontakt mit Feuchtigkeit oder Wasserdampf ausgesetzt werden. Sonst können sie sich vollsaugen und aufquellen. Nonnenmann bietet daher auf Anfrage eine zusätzliche Beschichtung gegen das Eindringen von Feuchtigkeit an. Das ist insbesondere bei einer Wärmeisolierung im Werkzeug relevant, damit die Maßhaltigkeit der Werkzeugkomponenten erhalten bleibt.
Universelle Platte für ein breites Einsatzspektrum

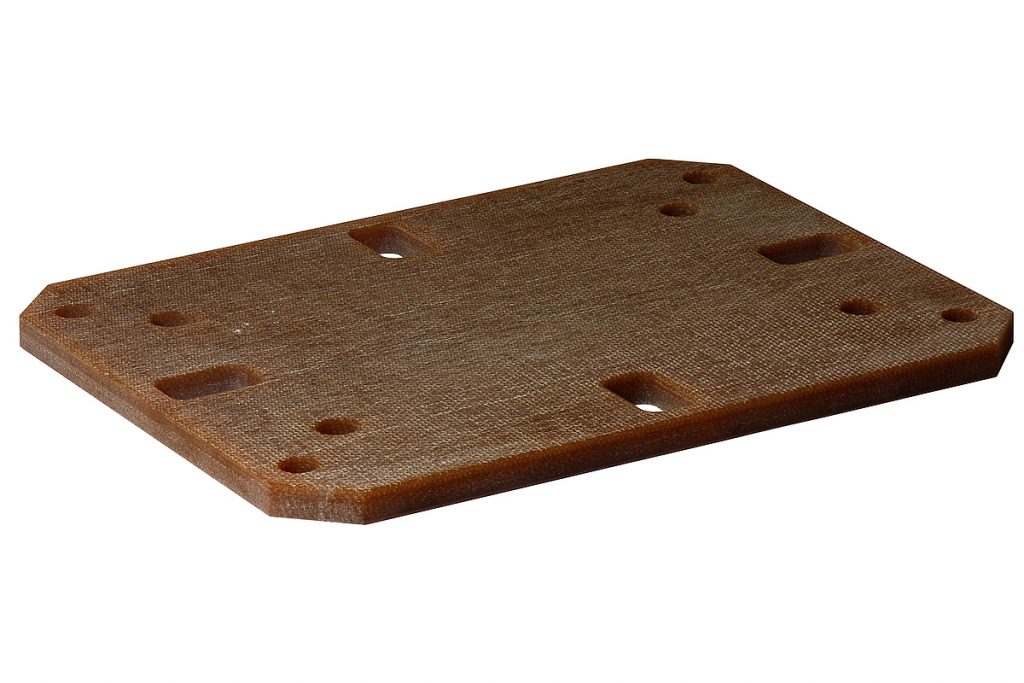

Sehr universell für eine breite Palette an Anwendungsfällen geeignet ist die Standard-Wärmeisolierplatte „G60/1600“ . Sie ist unter anderem für die Verwendung zum Anbau auf den Werkzeugaufspannplatten bestimmt und dient der Wärmeisolierung zwischen Werkzeug und Spritzgießmaschine. Die Platte bietet zudem dauerhaft eine Temperaturbeständigkeit bis 210 °C.
Auch für Einsätze im Werkzeug geeignet

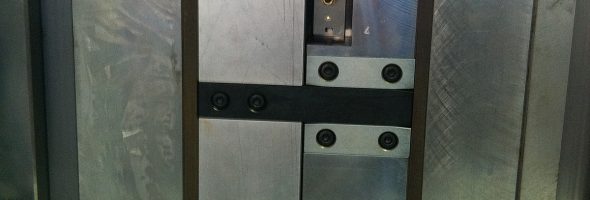

Die Wärmeisolierplatte „G‑250“ hingegen ist für rauere Bedingungen gedacht. Sie hat eine höhere Temperaturbeständigkeit und zudem auch eine erhöhte Druckfestigkeit (650 N/mm² bei 23°C). Damit kann die Wärmeisolierung auch innerhalb eines Werkzeuges verbaut werden, etwa für eine thermische Trennung der Konturelemente vom restlichen Formaufbau. Außerdem wird es damit auch möglich, Formnester mit unterschiedlichen Oberflächentemperaturen etwa für Mehrkomponentenformenzu erzeugen.
Zur äußeren Wärmeisolierung der Werkzeuge hat Nonnenmann die Wärmeisolierplatten Typ „G‑4000“ im Programm. Sie benötigen von außen keine Druckfestigkeit. Dafür zeichnen sich diese Platten mit einer sehr geringen Wärmeleitfähigkeit aus. Das verbessert die Dämmeigenschaften. Die Platten können außerdem auch bei Spritzgießwerkzeugen im Hochtemperaturbereich verwendet werden. Zudem können sie die Arbeitssicherheit bei Formen mit Einlegeteilen erhöhen. Sie schützen die Mitarbeiter vor möglichen Berührungen der erhitzten Form .
Wabenstruktur für noch bessere Wärmeisolierung
In der Variante „G‑4000A“ ist eine Wabenstruktur integriert, die auf der Seite des Werkzeugs ein Luftpolster bildet. Damit lassen sich die Isoliereigenschaften weiter verbessern. Die Wärmeleitfähigkeit dieser Platten liegt bei 0,09 W/mK. Neben den hier vorgestellten Produkten hat Nonnenmann noch eine breite Palette an weiteren Wärmeisolierplatten im Programm. Ein Blick ins Programm lohnt sich.
